Elementos inteligentes de la instalación eléctrica de F&F

Hoy en día, los dispositivos domóticos atienden por igual a la comodidad de los usuarios, lo que conlleva un ahorro en el consumo eléctrico. La marca polaca F&F ofrece soluciones que le permiten implementar sistemas que logran ambos objetivos.

El siguiente artículo presenta una amplia cartera de productos de la marca F&F. Se trata de módulos y elementos de instalaciones eléctricas diseñados para funcionar en viviendas unifamiliares, plurifamiliares, oficinas y otros edificios donde la automatización y el control remoto beneficiarán la comodidad de los residentes o usuarios. Los productos del proveedor están diseñados para garantizar la compatibilidad mutua, pero también pueden combinarse con éxito con soluciones de otros fabricantes, así como utilizarse para modernizar instalaciones tradicionales.

En este artículo cubrimos temas como:

• Cómoda automatización en casas unifamiliares y apartamentos
• Ahorro energético mediante relés horarios
• Control automático de iluminación en escaleras y pasillos
• Sensores de movimiento rápido que utilizan rayos láser
• Control del consumo de electricidad

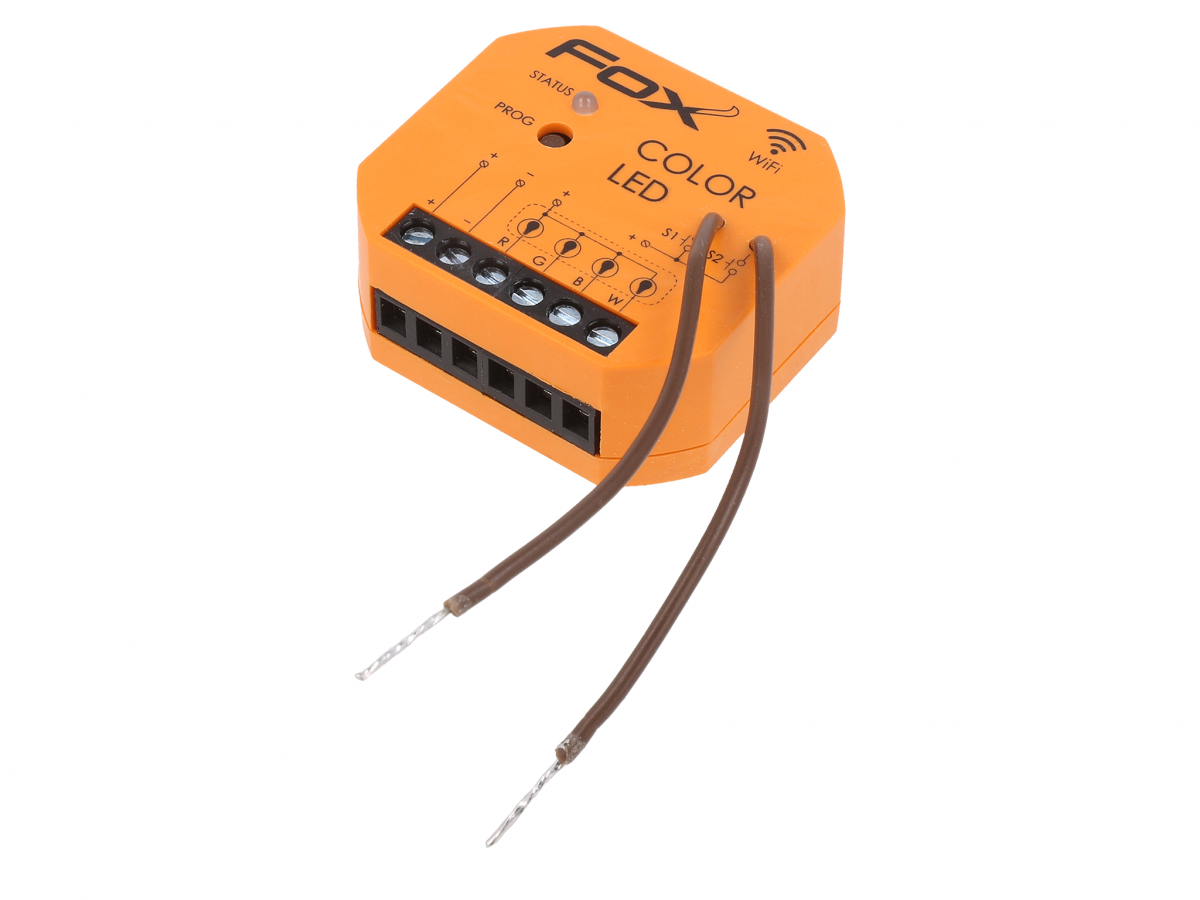

Sistema FOX

La automatización de edificios se puede entender de varias maneras. Incluye instalaciones como ascensores, HVAC y puertas automáticas, pero también soluciones para el control remoto del suministro de energía de varios circuitos (normalmente iluminación). El sistema FOX fue diseñado principalmente para controlar dispositivos que se encuentran en apartamentos y apartamentos modernos. viviendas unifamiliares. Puede encontrar una descripción más detallada de estas soluciones en el artículo, donde presentamos la nueva oferta del fabricante.

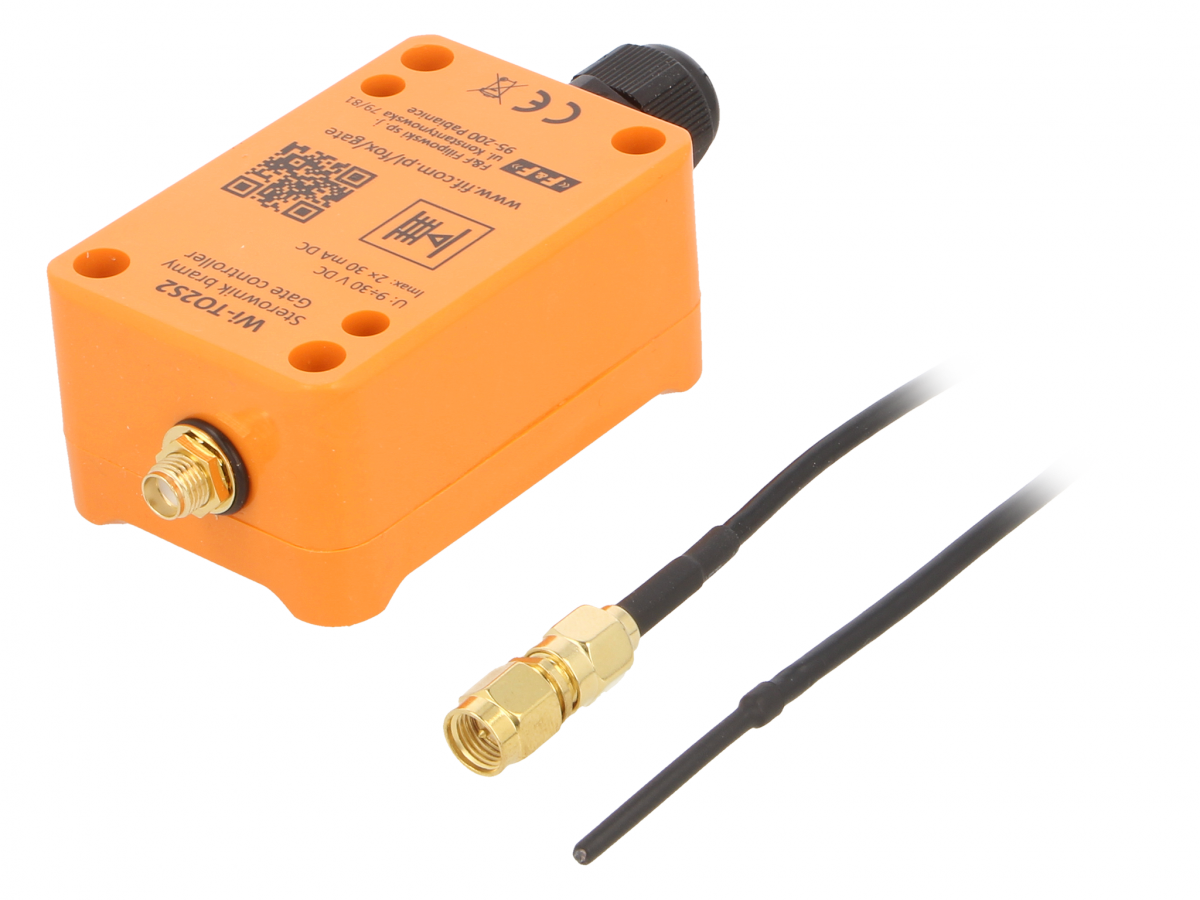

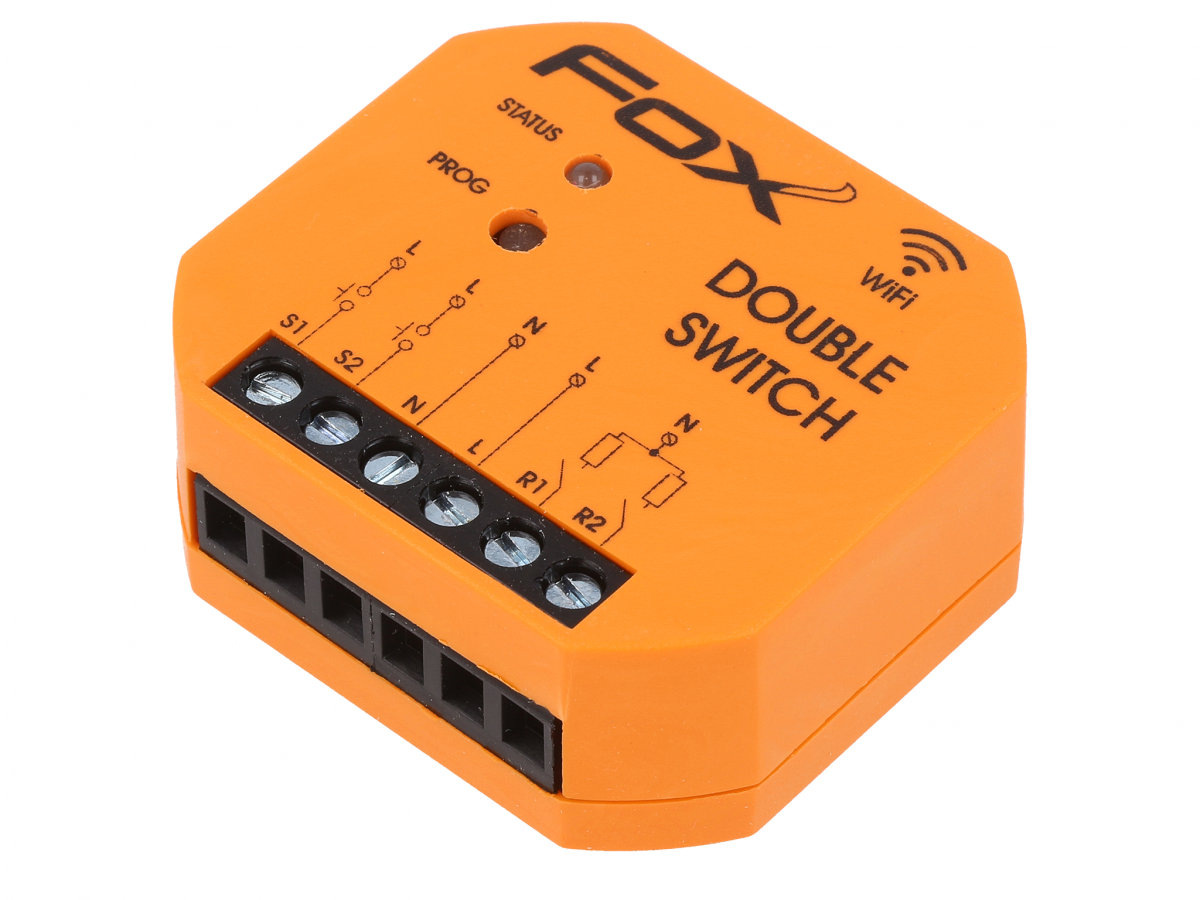

El sistema FOX utiliza una red WLAN inalámbrica local (es decir, WiFi) para permitir al usuario controlar de forma remota los actuadores de puertas y persianas, la iluminación LED y otros receptores utilizando la red eléctrica. Los productos de la familia FOX se alojan en carcasas universales empotradas o montadas en carril DIN, por lo que su instalación es casi idéntica a la de los módulos tradicionales. Funcionarán sin problemas como elementos individuales integrados en el sistema clásico existente. El control se implementó mediante la aplicación patentada del proveedor (disponible para teléfonos Android o Apple), pero se puede realizar mediante interruptores físicos; solo que en lugar de cerrar los circuitos presionando contactos manualmente, se operan mediante controles Relés semiconductores.

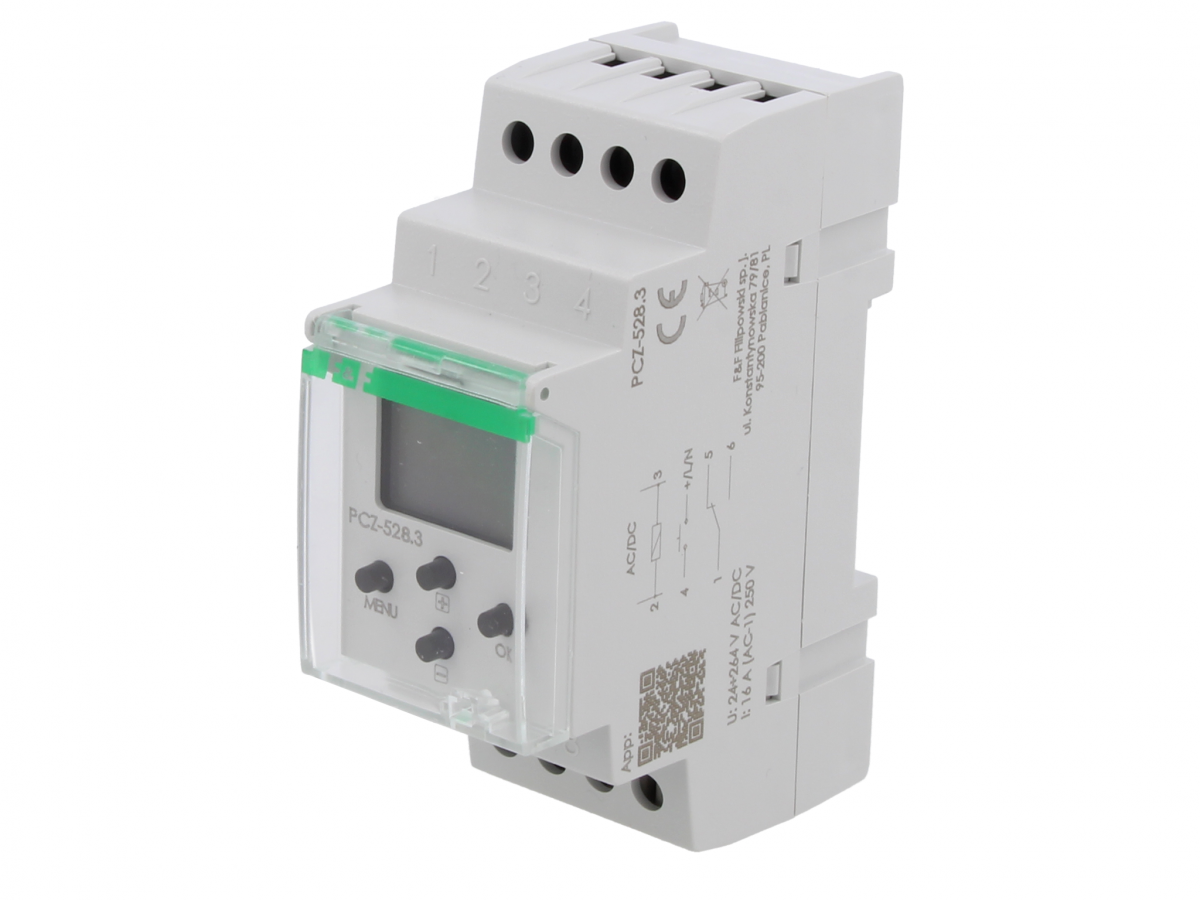

Relés horarios digitales

Los relés horarios digitales se utilizan principalmente en sistemas de automatización de edificios, pero su uso cubre todas las áreas donde se requiere el control de procesos cíclicos. Porque los parámetros eléctricos de la entrada (relé) le permiten controlar cargas que requieren corrientes hasta 16 A a 250 V AC (configuraciones de contacto DPDT o SPDT).

Los relés cuentan con celdas de memoria que permiten recordar (según modelo) hasta 250 instrucciones (encendido/apagado). El reloj astronómico incluido en el circuito del producto utiliza datos de fecha y ubicación geográfica para controlar la salida en una fase definida con precisión del día o de la noche, por ejemplo basándose en la hora de salida y puesta del sol, en lugar de en un ciclo diario «rígido» (aunque esta funcionalidad también está disponible). Esto permite no solo adaptar la conmutación de circuitos eléctricos a las necesidades reales de los usuarios, sino también ahorrar electricidad. Por ejemplo: la iluminación exterior se puede encender después del atardecer, luego apagarse durante el sueño (tarde en la noche) y luego encenderse temprano en la mañana, pero solo en invierno, cuando sea necesario. Por supuesto, las entradas de control de los dispositivos permiten controlar el funcionamiento del relé mediante elementos externos: un interruptor operado manualmente o un sensor crepuscular que responda a la niebla densa.

Una ventaja importante de las soluciones de F&F es la capacidad de programar relés a través de la aplicación patentada del proveedor, utilizando un teléfono inteligente y tecnología de proximidad NFC. La interfaz intuitiva y las instrucciones claras le permiten utilizar la funcionalidad completa de los productos incluso para personas e instaladores que no se especializan en sistemas de automatización de edificios.

Temporizadores de escaleras

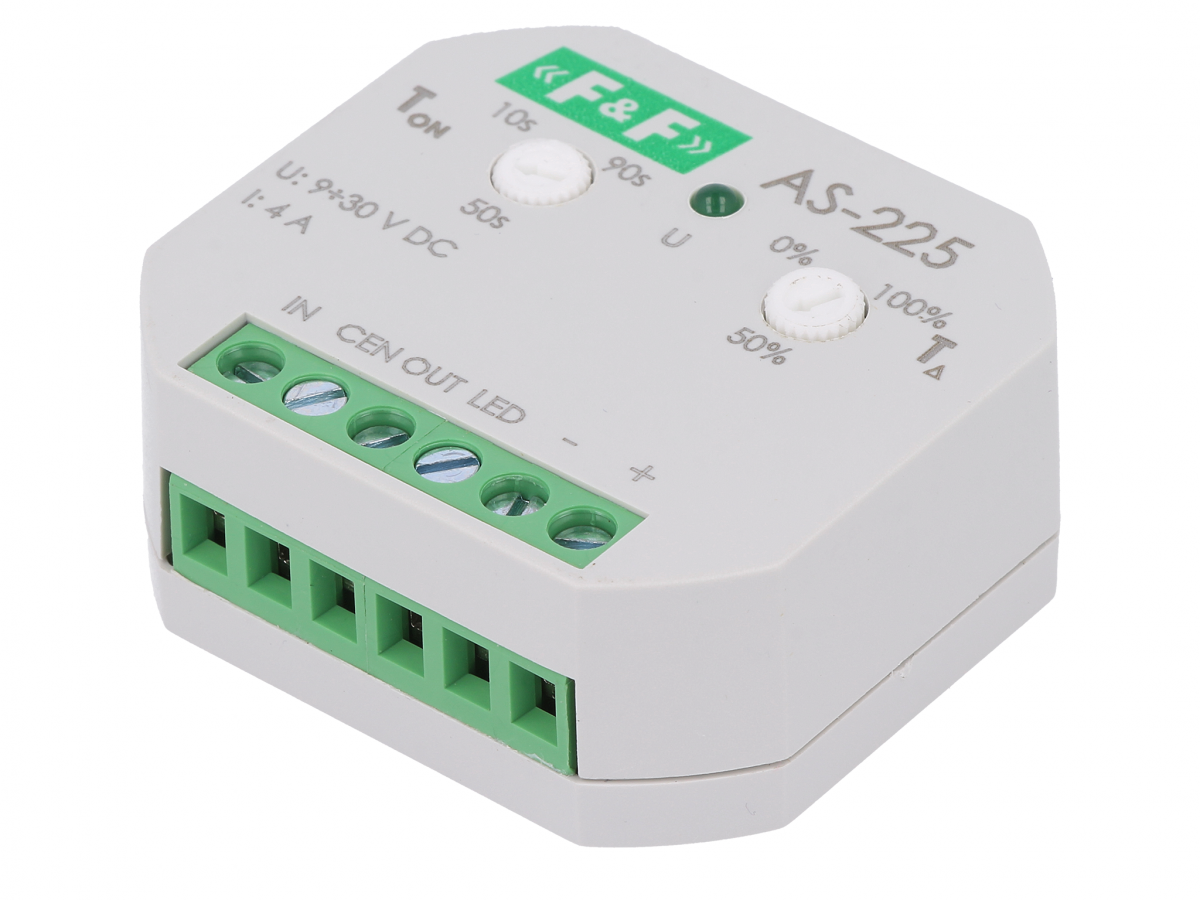

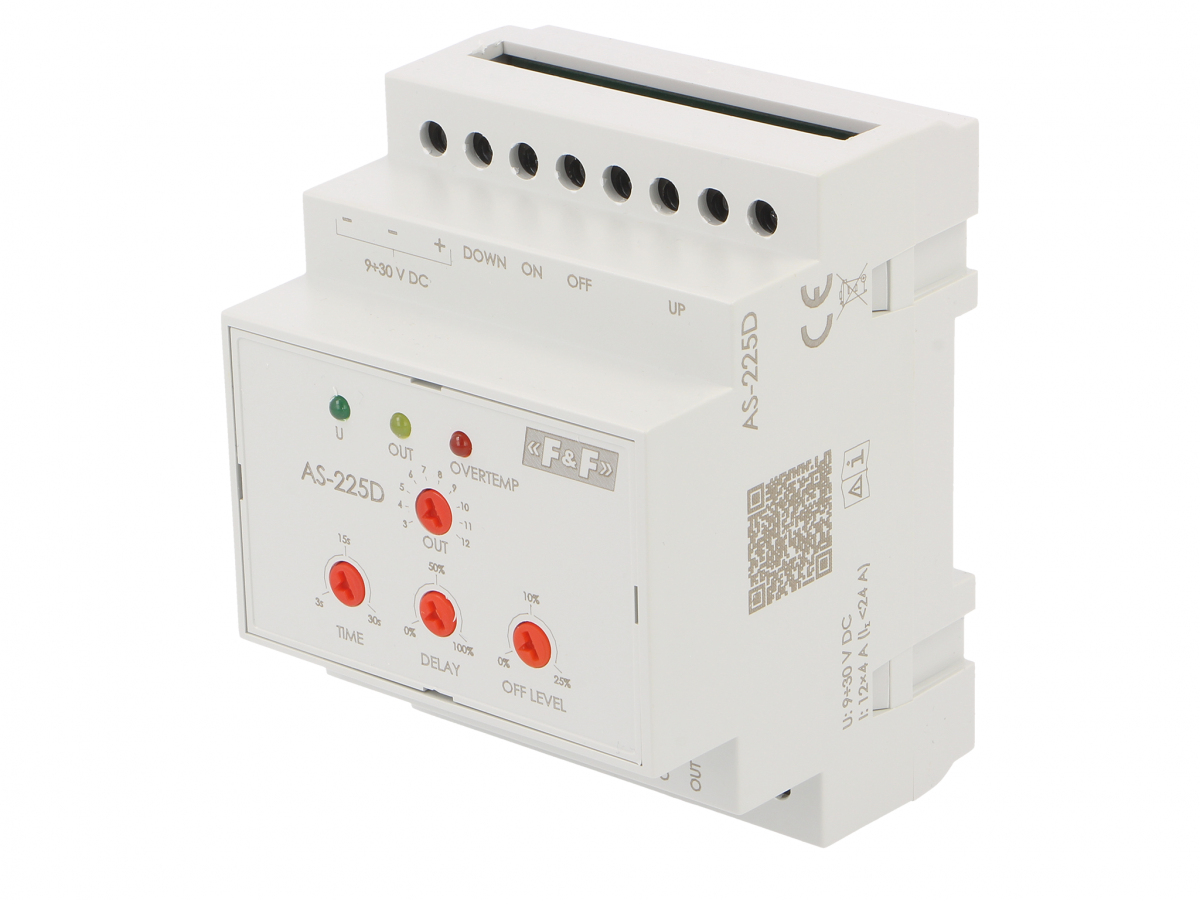

Los temporizadores de escaleras son dispositivos populares que le permiten implementar circuitos de control de iluminación convenientes y, sobre todo, económicos en pasillos, contrahuellas y otras vías de comunicación. Se fabrican desde hace décadas, pero los modelos más modernos tienen funciones más complejas y, lo que es más importante, están adaptados para funcionar con bombillas o tiras de LED, reduciendo así al mínimo el consumo de energía. Una ventaja adicional de tales controladores es la capacidad de realizar arreglos efectivos. Un buen ejemplo aquí es el temporizador de escalera de la oferta de F&F, modelo AS-225D. Tiene 12 salidas independientes, cada una de las cuales puede controlar "suavemente" un receptor que consume hasta 4 A a un voltaje en el rango de 9…30 V DC. El módulo ilumina suavemente los LED en las salidas posteriores en la dirección que depende de la señal recibida (por ejemplo, desde la planta baja hasta el primer piso o hacia atrás). El fabricante también ofrece la posibilidad de eliminar el retraso y la conexión en serie de los controladores (lo que permite la implementación de sistemas a una escala impresionante). Por supuesto, puede conectar tanto un interruptor normal como un sensor de movimiento a la entrada del controlador (dichos productos se describen más adelante en el texto)

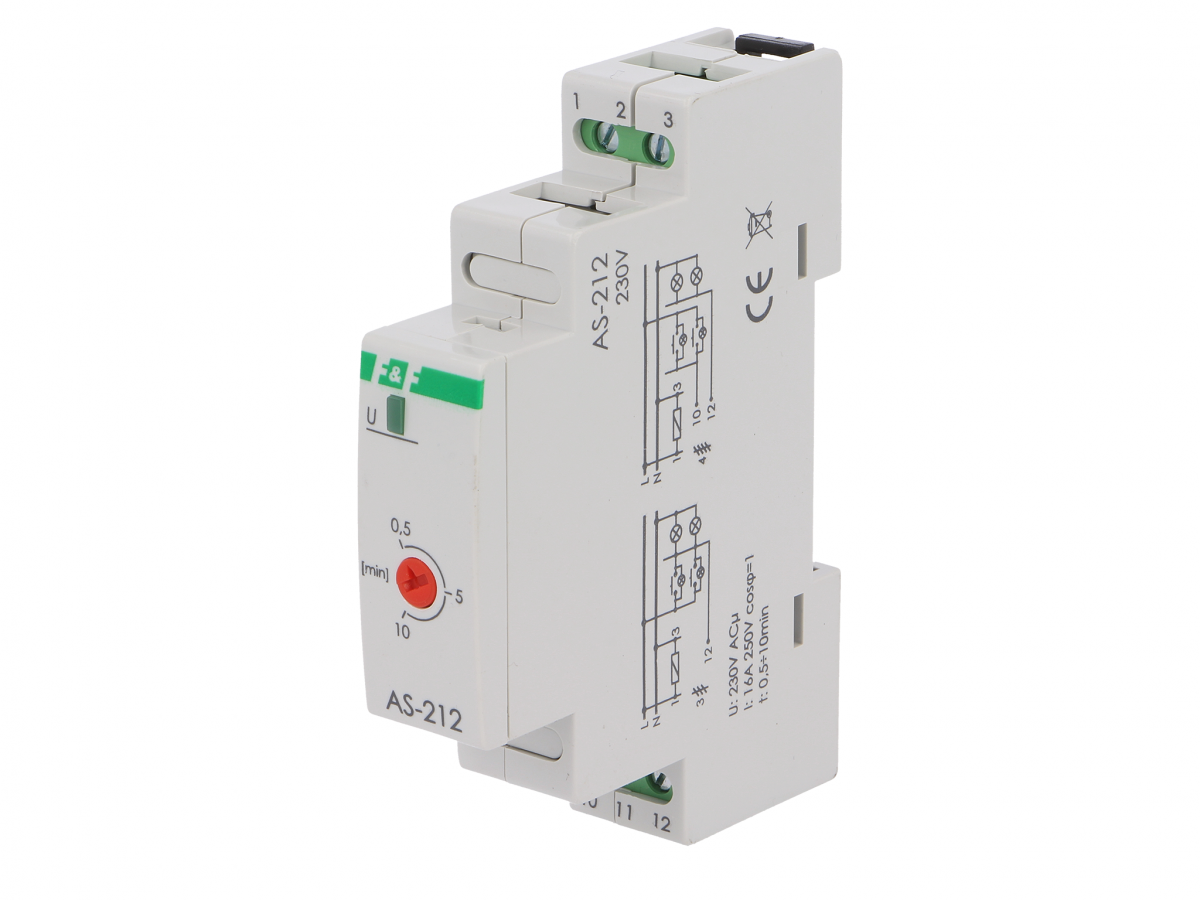

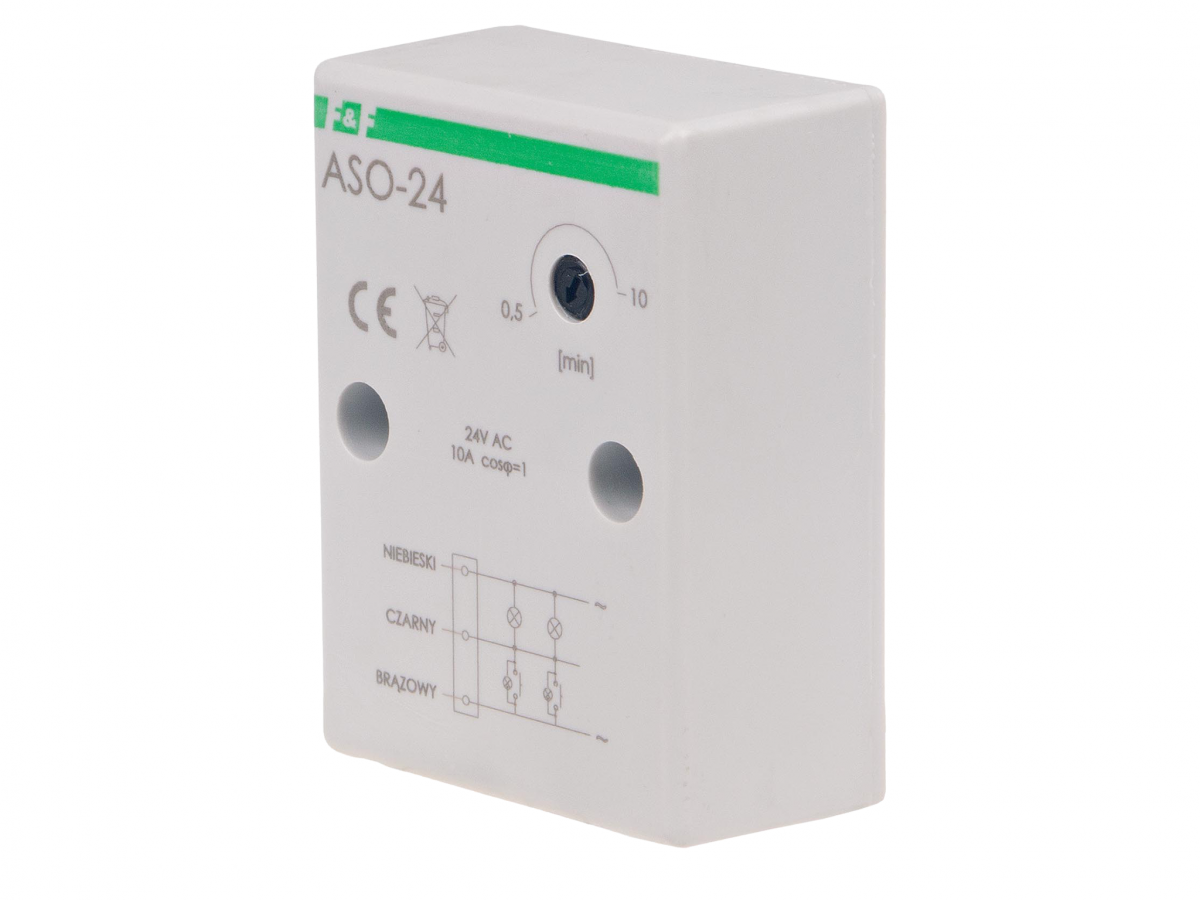

F&F también ofrece otras soluciones más sencillas. Muchos de ellos se pueden utilizar para modernizar instalaciones existentes donde reemplazar el cableado sería demasiado costoso (por ejemplo, en bloques de apartamentos, casas multifamiliares, edificios públicos). Es importante destacar que estos productos están disponibles en varias versiones de montaje: montaje en superficie, montaje empotrado y para instalación en una caja con carril DIN (TH35). Estos módulos económicos, pequeños y ajustables se pueden utilizar con éxito en sistemas de iluminación típicos, reemplazando relés de tiempo e incluso circuitos basados ​​en interruptores biestables.

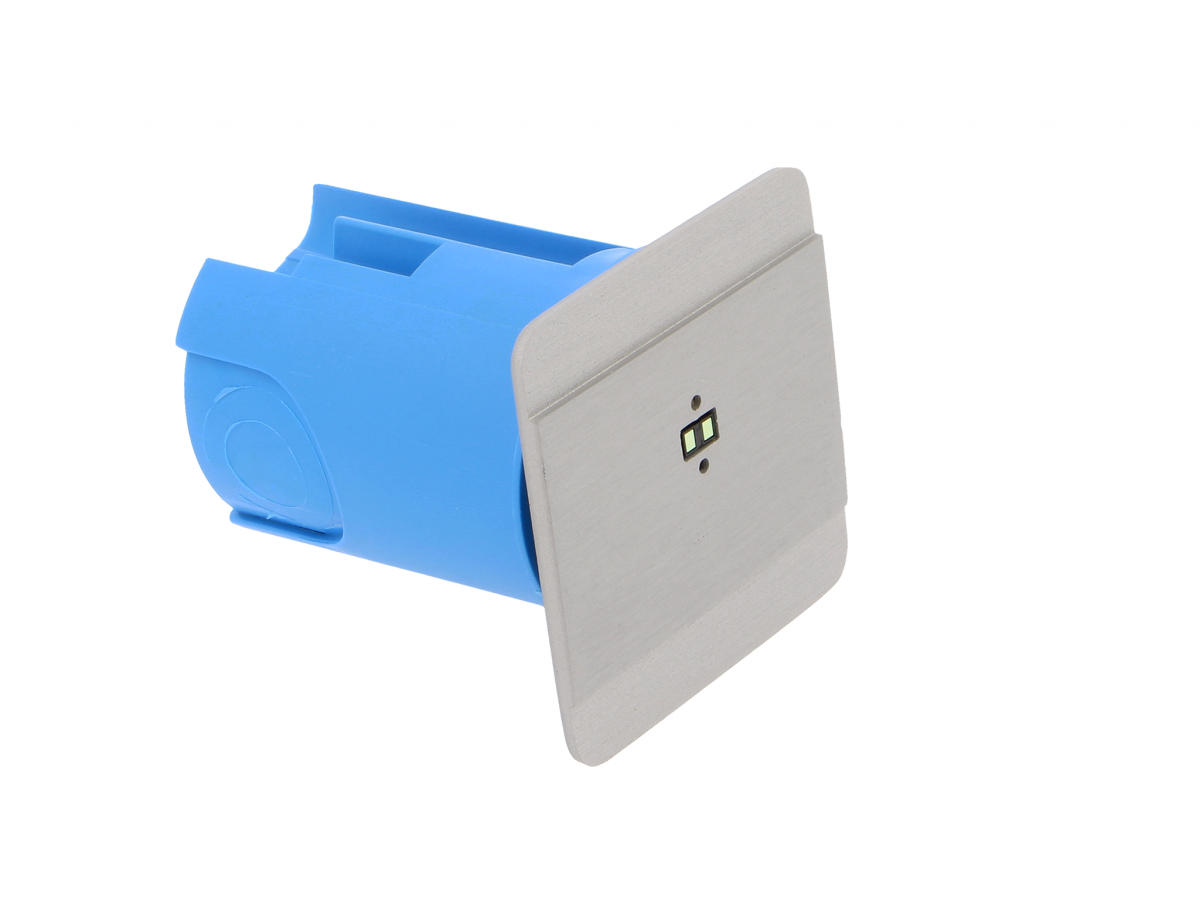

Sensores de movimiento láser

Como ya se ha mencionado, la automatización de edificios implica cada vez más el uso de sensores. Los usuarios esperan que muchas tareas se realicen automáticamente, lo cual es comprensible: acercarse a las escaleras en una habitación oscura debería ser una "señal" suficiente para hacer que los escalones se iluminen. En este tipo de aplicaciones se utilizan habitualmente sensores PIR (infrarrojos pasivos), es decir, sensores que detectan cambios en la intensidad de la radiación en el espectro infrarrojo. Sin embargo, se caracterizan por un cierto retraso y no siempre ofrecen una precisión óptima. Por este motivo, F&F suministra sensores láser. Su arranque es instantáneo y el circuito utilizado permite configurar parámetros clave (sensibilidad/distancia, tiempo de espera). Este tipo de productos se entregan en formato de paneles estéticos instalados bajo techo. Sus caras están hechas de plástico en colores uniformes (por ejemplo, blanco o plateado) o cubiertas con un patrón que imita la madera, lo que permite elegir un patrón que no perturbe la estética del interior.

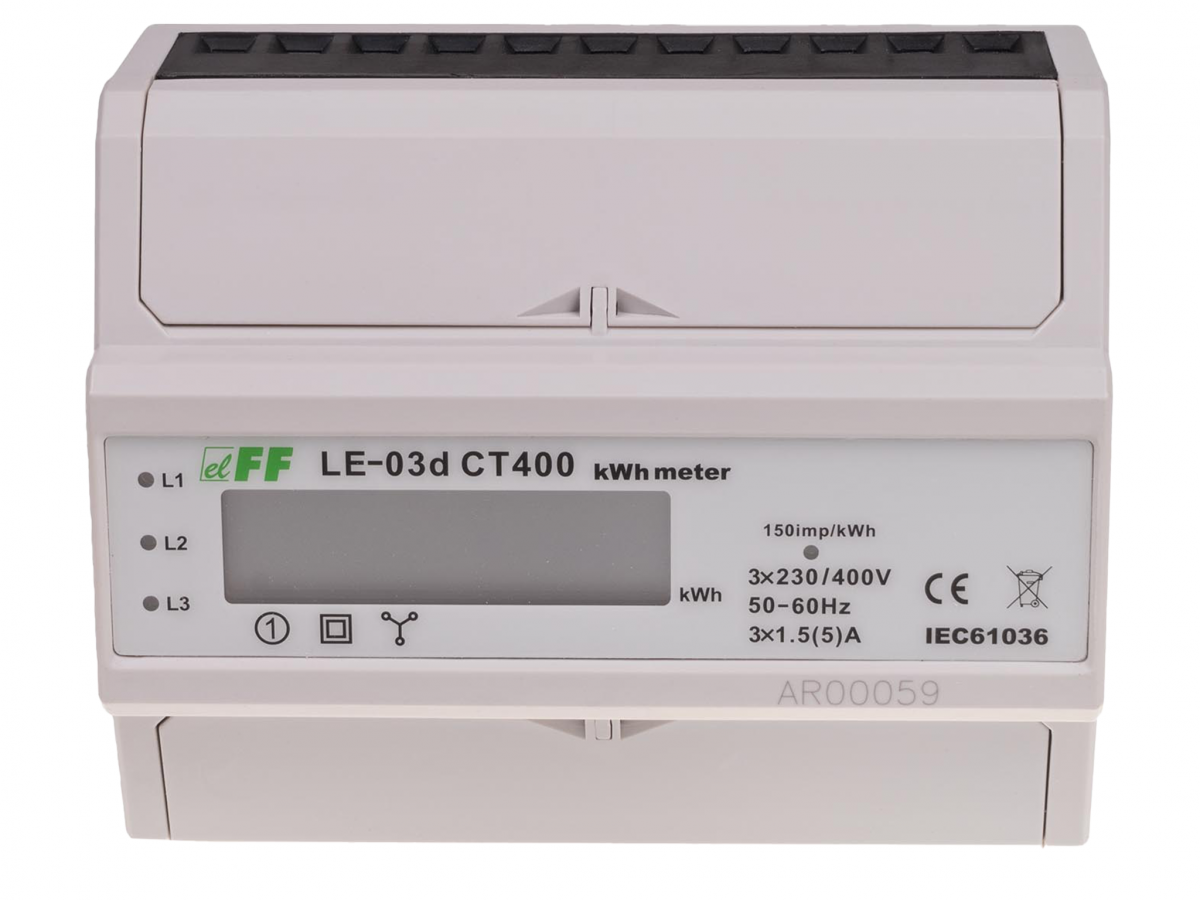

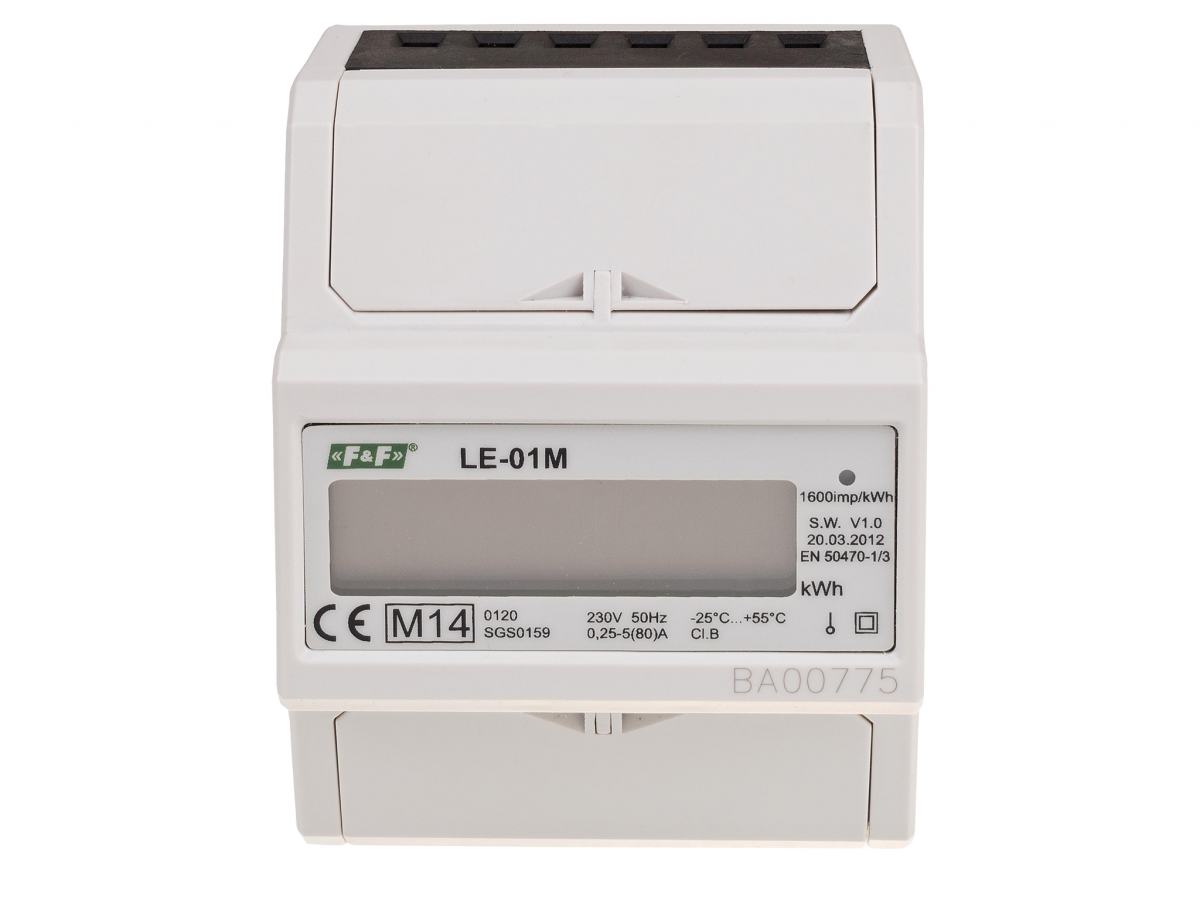

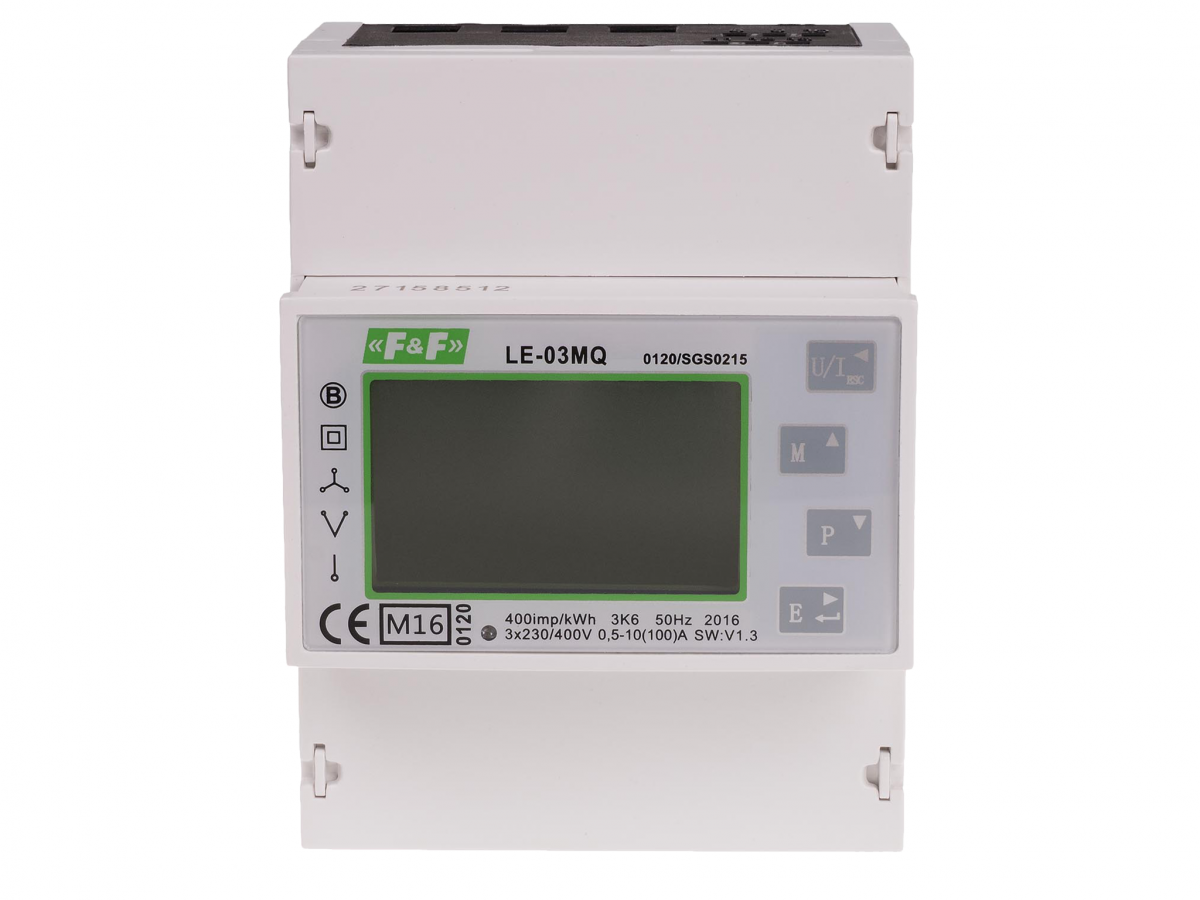

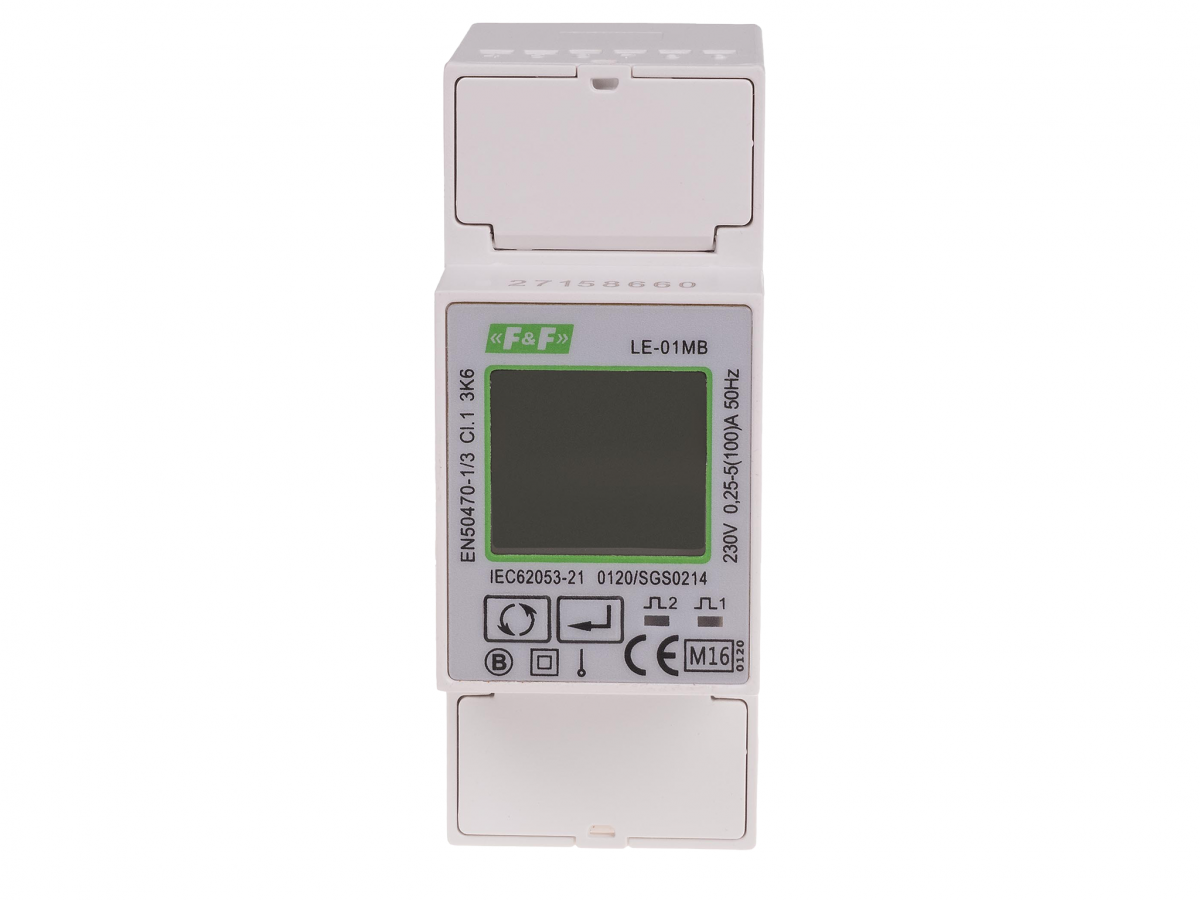

Contadores de electricidad

Los cambios en los precios (a menudo desfavorables) y el énfasis en el uso de fuentes renovables han concienciado a un número creciente de usuarios sobre el consumo de electricidad y la necesidad de controlarlo o al menos monitorearlo. Los contadores F&F le permiten utilizar las capacidades de la electrónica moderna para tales fines. Están disponibles en versiones monofásicas y trifásicas, en carcasas para montaje en carril DIN en el interior de edificios, pero también en desarrollos exteriores (puntos de conexión). Estos últimos se distinguen por un mayor grado de protección (IP51), es decir mayor resistencia al polvo y a la humedad (causada principalmente por la condensación).

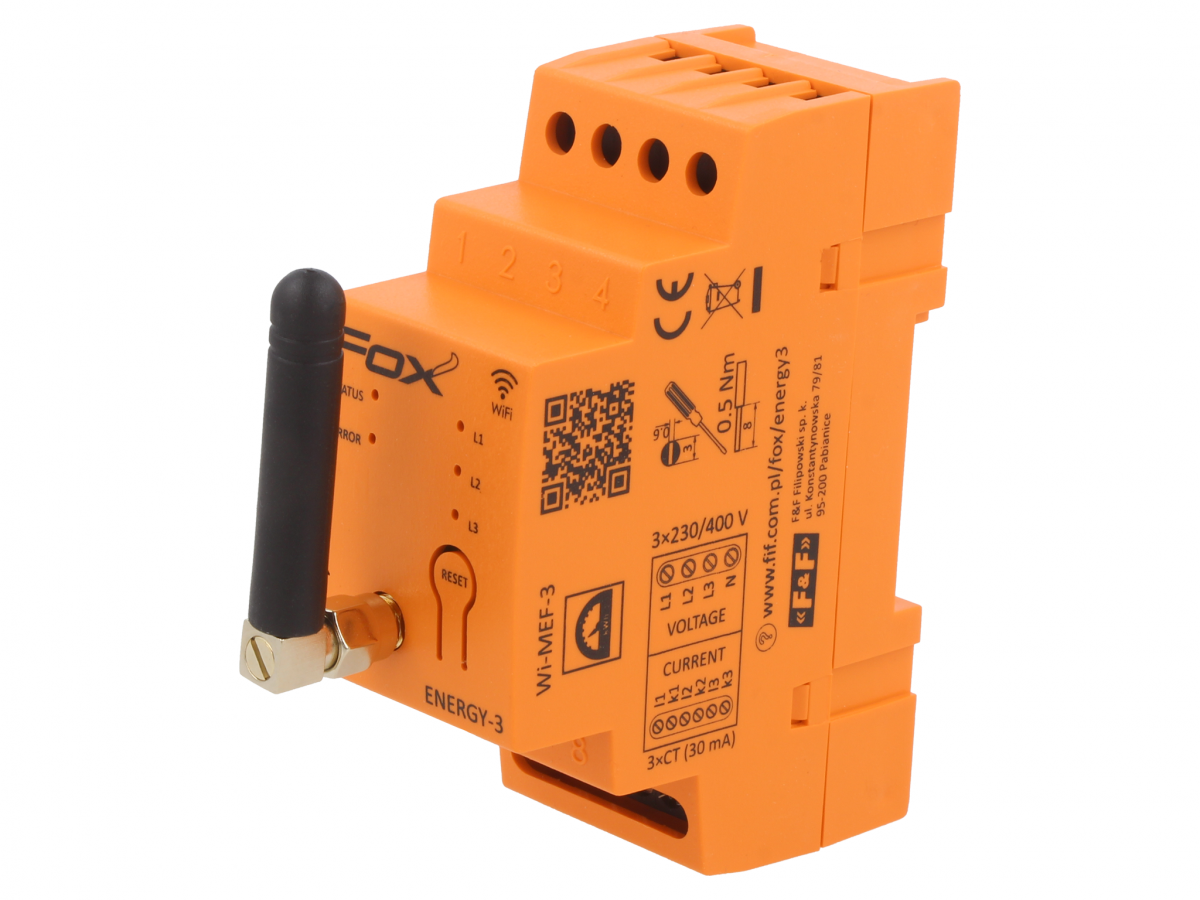

Los contadores de F&F pueden medir directamente (conectados en serie en el circuito) o, en el caso de modelos seleccionados, indirectamente, es decir, utilizando transformadores. Esta segunda opción le permite monitorear corrientes más altas. Los dispositivos también tienen salida de impulso que se utilizan para conectarlos a sistemas digitales externos, lo que permite el registro y análisis remoto del consumo de energía. Además, utilizando un módulo integrador especial el contador se puede integrar con el sistema FOX. Dependiendo del modelo, los productos presentados pueden tener funcionalidades adicionales, como medir voltaje AC o DC, factor de potencia, frecuencia, potencia activa, reactiva y aparente. Todas las soluciones de F&F han sido parametrizadas detalladamente en TME, por lo que la selección del producto adecuado se puede realizar fácilmente utilizando los filtros de nuestro catálogo.


Contenido elaborado por Transfer Multisort Elektronik Sp. z o.o.
