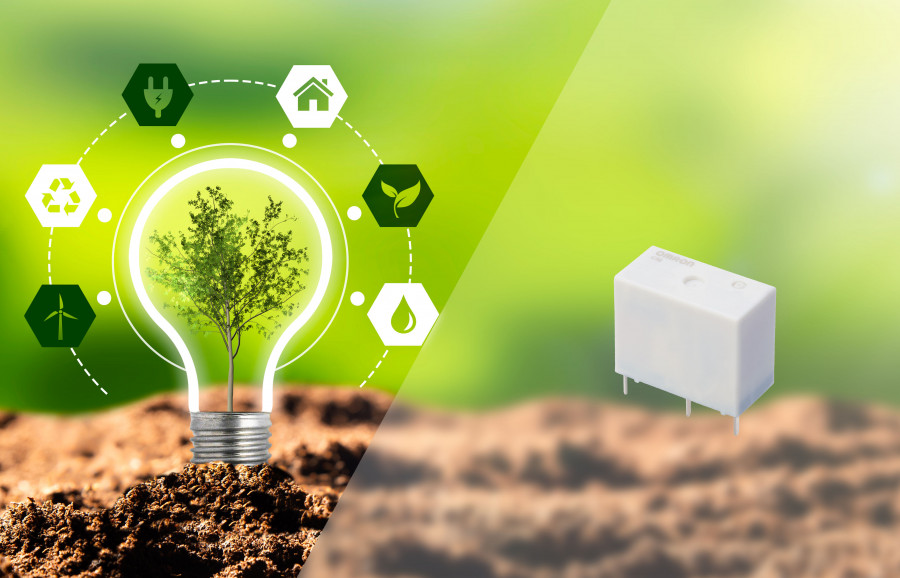

Omron amplía su gama de relés de potencia compactos con el nuevo G5Q-HR

Omron Electronic Components Europe ha presentado el G5Q-HR, con el que amplía la familia G5Q de relés de potencia de 10A para placas de circuito impreso. Los nuevos relés pueden reducir el consumo y el calor generado, y son un 45% más pequeños que los relés equivalentes de 16A. En aplicaciones que requieren una elevada corriente de irrupción, como controladores de iluminación, enchufes inteligentes, electrodomésticos y fuentes de alimentación, esto puede ayudar a reducir el tamaño de los equipos y a facilitar nuevas configuraciones de la placa de circuito impreso.


La serie G5Q fue presentada en 2001 y se han vendido más de 500 millones de unidades en todo el mundo. Se considera uno de los mejores relés compactos de potencia del mercado y se presenta en un gran número de versiones que cubren muchas aplicaciones diversas, desde electrodomésticos hasta cargas de motores industriales. Como respuesta a la demanda por parte del cliente de un diseño compacto y un rendimiento energético mejorado para aplicaciones de 10A, la compañía acaba de ampliar su oferta para corrientes altas de irrupción al incorporar el G5Q-HR, que se suministra en versiones normal y biestable.

El G5Q-HR es el único dispositivo de la gama G5Q que cumple la norma TV-8 de clase 10A, complementa la oferta existente para una alta corriente inrush y ofrece nuevas posibilidades para aplicaciones en productos finales más potentes y compactos. Mide 20.3 mm (L) x 10,3 mm (An) x 15,8 mm (Al), por lo que es el producto TV-8 más pequeño de Omron.


Es compatible con diversas cargas capacitivas y con rampas de carga hasta unas corrientes de irrupción de 120V CA y 117A. En conformidad con su certificación TV-8, el G5Q-HR ha sido sometido a ensayos hasta un mínimo de 25.000 ciclos, garantizando así sus máximos niveles de longevidad y fiabilidad. El dispositivo también cumple el UL Electronic Ballast Rating para 3A 277VCA y 5A 277VCA durante 6.000 ciclos, y cumple IEC60669-1 para 3A 250VCA durante 5.000 ciclos. Además, resiste altas corrientes de inrush y admite distintas cargas de irrupción. También cumple las normas para altas cargas de entrada superiores a 100A, como iluminación y fuentes de alimentación.


La versión biestable (G5Q—U/K-HR) logra un consumo extremadamente bajo ya que mantiene el estado on del contacto con un solo pulso de corriente. Esto reduce el consumo de la bobina en un 99,9% aproximadamente si se compara con los relés convencionales. Además de disminuir el consumo del propio relé, esto también puede ayudar a reducir la cantidad de calor generado y aumentar la eficiencia y la vida de los componentes y sistemas relacionados.
