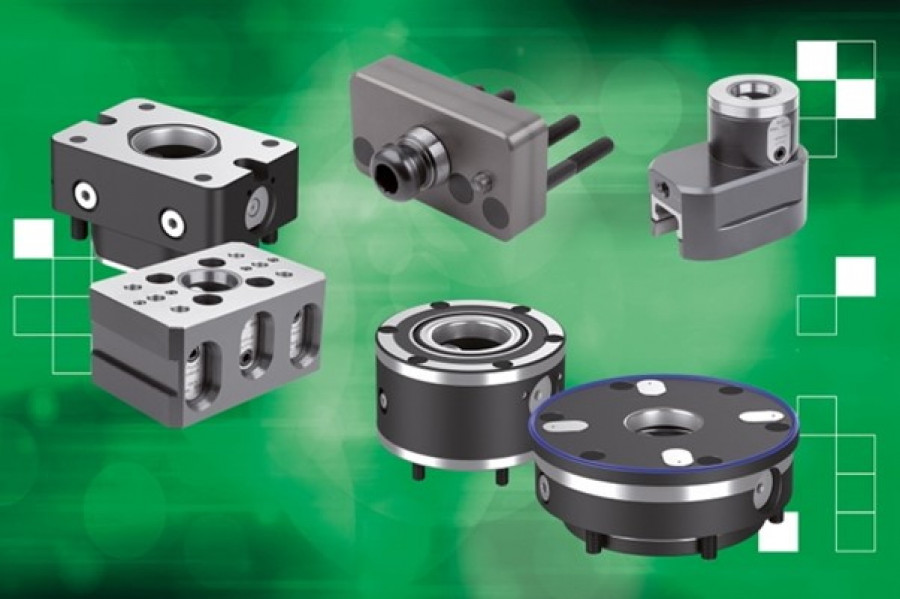

norelem presenta sus nuevos sistemas de amarre de punto cero y módulos de sujeción de 5 ejes de UNILOCK

norelem ha lanzado sus nuevos sistemas de amarre de punto cero y los módulos de sujeción de 5 ejes de UNILOCK. Los sistemas neumáticos de amarre agilizan la sujeción y el cambio de utillajes, tornillos de banco y herramientas. Por su parte, los módulos de sujeción de 5 ejes se han desarrollado para el mecanizado en 5 caras de piezas complejas; ambos sistemas consiguen una repetibilidad superior a 0,005 mm.

Los sistemas de amarre de punto cero establecen un punto de referencia fijo a partir del cual se posicionan y se fijan las piezas de trabajo con precisión y asegurando la repetibilidad de proceso. La eliminación de la necesidad de realineación reduce los tiempos de preparación y aumenta la productividad. También están disponibles módulos de sujeción de 5 ejes en tamaños 80 y 50 para el mecanizado de objetos con diferentes geometrías, formatos y pesos desde cinco lados sin contornos que interfieran.

Sistemas de amarre neumáticos de punto cero

El nuevo módulo de sujeción UNILOCK EGM 110-75 está diseñado para su uso en mesas de máquinas o en instalaciones fijas, incluso en situaciones con espacio limitado. También puede integrarse con un acoplamiento de palés EGM 110-75 en sistemas robóticos automatizados, para realizar un cambio automático de palés de sujeción.

Por su parte, el módulo de sujeción UNILOCK ESA 138 es adecuado para dispositivos de sujeción automatizados. Además de funciones de sensores, hay cuatro superficies de contacto especiales con control de contacto por aire que garantizan la fijación total del dispositivo de sujeción. También hay un rascador especial que evita la acumulación de impurezas en el módulo.

En cuanto al módulo de sujeción UNILOCK ASM 99, es un módulo adicional con una altura total de 56 mm (junto con el módulo de sujeción). Como alternativa, el módulo también puede integrarse totalmente en una placa de utillajes o en la mesa de la máquina.

Cada sistema cuenta con funciones integradas de sensor para garantizar que la pieza de trabajo permanezca en una posición segura en todo momento, evitando así colisiones con fresas u otras herramientas.

Módulo de sujeción mecánica de 5 ejes

Este sistema permite el mecanizado completo de piezas complejas por cinco lados con una sola sujeción. Esto se consigue atornillando la pieza al módulo de sujeción de 5 ejes. El diseño modular y la amplia gama de módulos (más de 70) y tamaños permiten configurar individualmente el sistema para numerosas aplicaciones. Mediante la combinación de módulos básicos, módulos complementarios y componentes accesorios, se pueden implementar diferentes alturas, acoplarse a interfaces y mecanizar piezas complejas con una alta repetibilidad.

El módulo básico de 5 ejes UNILOCK VARIO, por ejemplo, permite un posicionamiento flexible al sujetar piezas de trabajo y utillajes. Se puede montar mediante el raíl de la base con uno o dos pasadores de sujeción UNILOCK. Si solo se utiliza un perno de sujeción, el módulo básico VARIO puede girar libremente. El módulo básico de 5 ejes UNILOCK DUO con tres interfaces para pernos de sujeción se utiliza para montajes robustos y elevados con piezas de trabajo pesadas. Esto proporciona una mayor superficie de contacto que con los módulos básicos redondos. Los módulos básicos DUO pueden utilizarse con la interfaz doble colocada hacia abajo o hacia arriba.
