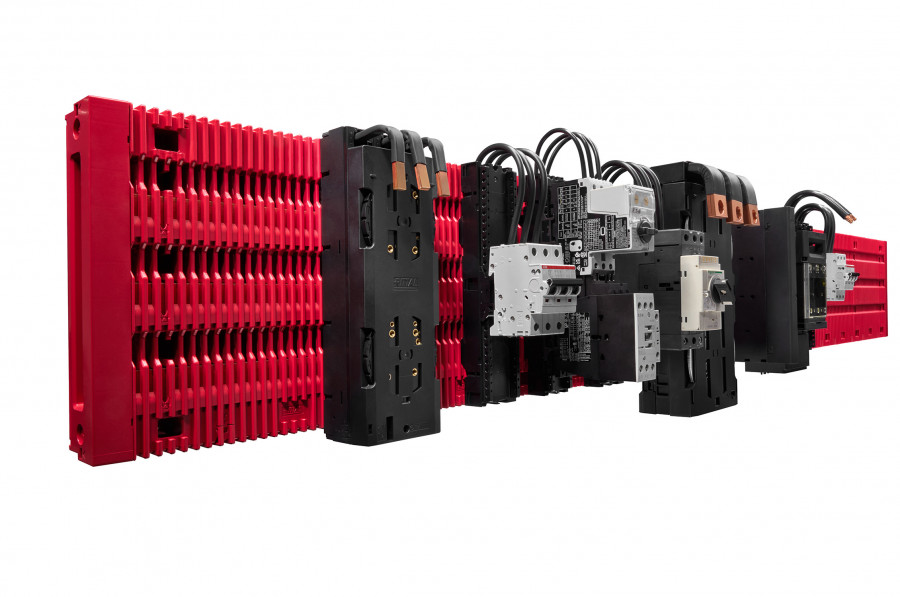

Rittal presenta RiLineX, su nueva plataforma ultrarrápida para la distribución de energía

Rittal ha lanzado RiLineX, una plataforma abierta de nuevo desarrollo para sistemas de distribución de corriente. Un sistema de clic de placas y componentes simplifica y agiliza el proceso de ensamblaje de sistemas de distribución de corriente en la fabricación de armarios. Además, impulsa la sostenibilidad al reducir los residuos plásticos y aumentar las oportunidades de suministro descentralizado, ya que se requieren menos envíos de cobre pesado.

Cualquier empresa u organización que necesite una solución de distribución de energía rápida y fiable de hasta 1000 V CA o ± 1500 V CC se beneficiará de esta plataforma. Esto incluye desde fabricantes de cuadros y conmutadores convencionales hasta la industria de almacenamiento de energía, los instaladores de sistemas fotovoltaicos y el sector informático. La nueva plataforma pone fin al complejo dimensionamiento del sistema, la pérdida de espacio durante la instalación de los componentes y al corte a medida de las cubiertas protectoras.

Sin planificación de soportes

RiLineX acelera el proceso de planificación e instalación. Dado que las barras de cobre están integradas directamente en la placa, los componentes pueden planificarse y montarse en cualquier lugar. Esto elimina por completo el proceso de organizar los soportes proyecto por proyecto. Tampoco es necesario el proceso de corte de las cubiertas. Esto también reduce los residuos de recorte y los residuos plásticos, en una media de 1,9 kilogramos por sistema.


En esta solución, los embarrados se cubren de extremo a extremo en el sistema desde el principio, proporcionando protección contra el contacto accidental. Esta protección contra riesgos de contacto está certificada con la categoría de protección IP2XB, lo que significa que se evita la penetración de un objeto extraño sólido con un diámetro de 12 milímetros o más. La protección contra riesgos de contacto en la parte delantera también se puede ampliar a la categoría de protección IP4X. Con esta configuración, la compañía protege el sistema contra la penetración de un objeto extraño sólido con un diámetro a partir de 1 milímetro. En cualquier caso, no hay posibilidad de contacto de los dedos con las partes activas. El diseño significa que todo el sistema ha sido sometido a pruebas previas de resistencia a cortocircuitos de hasta 52,5 kA, por lo que tanto los planificadores como los usuarios pueden confiar en una solución completamente segura.

Ahorro de tiempo

La solución reduce el trabajo de planificación, montaje y mantenimiento. Además, hace que la ingeniería de plantas sea mucho más eficiente. El resultado es un ahorro de hasta el 30% en ingeniería y hasta un 50% en montaje. Un innovador sistema de clic para placas y componentes garantiza una instalación sencilla. Esto significa que las soluciones modulares específicas para cada proyecto se pueden implementar con un desembolso mucho menor.


Placa completa o sistema modular

Dependiendo de la aplicación del cliente, la compañía ofrece dos enfoques diferentes para una mayor flexibilidad de uso. En una de estas opciones, la plataforma RiLineX está disponible como placa completa con barras de cobre, que puede instalarse con rapidez, para armarios compactos AX y armarios ensamblables VX25 de Rittal de hasta 1.200 mm. También puede suministrarse ya instalada en el armario. Por lo tanto, la placa es adecuada para aplicaciones estándar. Esto reduce los costes para los usuarios y les ofrece una visión general más clara. Además, pueden instalar el sistema sin necesidad de tener ningún conocimiento previo especial.

Como alternativa, la versión de sistema modular abierto ofrece total libertad de configuración para el diseño personalizado del sistema, con conexiones de ensamblaje que se extienden hasta 2,4 metros o más. Los usuarios solo necesitan conocer la longitud de la placa de montaje y pueden combinar módulos de manera flexible en incrementos de 200 mm. El patrón de perforación de cada placa de montaje de la compañía es idéntico. A continuación, solo es necesario cortar los embarrados estándar a la medida del sistema. A continuación, las barras de cobre se fijan de forma segura en la placa, de modo que la resistencia al cortocircuito queda siempre garantizada.

Esta versión también está disponible como kit de sistema sin barras.

Para aplicaciones internacionales, eliminar la necesidad de enviar metales pesados de un continente a otro ofrece beneficios tanto económicos como ambientales. Con RiLineX, las placas se pueden utilizar fácilmente in situ con barras estándar económicas de cobre o aluminio en varias secciones transversales. El ensamblaje en varios armarios, incluso a posteriori, resulta sencillo. A la hora de planificar, la compañía ofrece ayuda a los usuarios con la nueva herramienta de planificación RiPower.


Solución de cuatro polos prevista

Inicialmente, el sistema estará disponible como una solución de tres polos para corrientes de hasta 800 A. Le seguirán los sistemas de cuatro polos de extremo a extremo. Además, la plataforma es igualmente adecuada para su uso en aplicaciones de corriente continua, que desempeñan un papel importante, especialmente en relación con las aplicaciones industriales eficientes y las energías renovables como parte del viaje hacia una sociedad totalmente eléctrica. Para cuando se celebre la Feria de Hannover 2025, todos los adaptadores de conexión, fusibles, seccionadores, etc. estarán disponibles para el sistema de tres polos.

La compañía lleva el concepto de plataforma más allá de su propia empresa. Incluso antes del lanzamiento de las ventas, comenzó a trabajar con numerosos socios tecnológicos para poner en marcha todo un ecosistema. Los fabricantes de dispositivos y componentes reciben los datos de interfaz que necesitan para desarrollar productos y pueden crear y distribuir soluciones que están Ready for RiLineX.

Diseño de producto galardonado

RiLineX obtuvo el Premio Alemán de Diseño 2025 en la categoría de Energía tras la valoración de los jueces del Consejo Alemán de Diseño, creado por una resolución del parlamento nacional de Alemania, y que otorga premios a productos sobresalientes, destacando cómo el diseño funcional puede contribuir a la transformación sostenible de la economía.
